Регуляторы давления

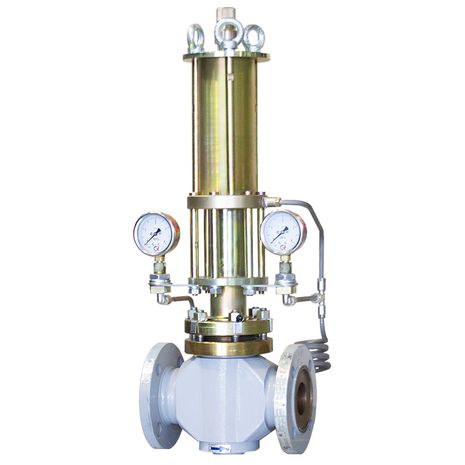

Серия КМР РД
DN до 400мм PN до 25,0МПа

Работа клапана с пружинным регулятором давления осуществляется следующим образом:

При отсутствии давления на выходе клапан закрыт, разгруженный затвор прижимается к седлу пружиной регулятора. После подачи рабочей среды под давлением на вход следует вручную, при помощи ручного дублера поднять затвор в рабочее (верхнее) положение. Рабочая среда поступает на выход клапана, в полости А обоймы регулятора появляется давление, преодолевающее усилие сжатой пружины и удерживающее затвор в верхнем положении. После отсоединения фиксирующего штыря ручного дублера затвор продолжает находиться в открытом положении до тех пор, пока давление в трубопроводе на выходе клапана не упадет ниже уровня настройки.

При падении давления на выходе ниже уровня настройки в случае аварии на трубопроводе затвор клапана опускается и прижимается пружиной к седлу, осуществляя отсечение аварийного участка от входного трубопровода.

В конструктивной линейке регуляторов давления присутствуют:

  • Регулятор в высокотемпературном варианте исполнения. Конструктивной особенностью этих клапанов является нижнее расположение ПРД. Регуляторы давления имеют высокотемпературный вариант исполнения пневмоцилиндра. Высокотемпературный пневмоцилиндр состоит из чугунной оребренной гильзы, поршня с чугунными разрезными компрессионными кольцами и штока.
  • Регулятор давления с разделительным сосудом, который исключает непосредственное соприкосновение высокотемпературной регулируемой среды с пневмоцилиндром. Применение разделительного сосуда исключает перегрев пневмоцилиндра и увеличивает срок службы уплотнительных манжет поршня. Перед эксплуатацией регулятора давления необходимо заполнить разделительный сосуд через заливную горловину незамерзающей жидкостью (спирт изопропиловый 80%).

Принцип действия:

КМР ЛГ РД служит для поддержания заданного давления «после себя». Давление регулируемой среды на выходе регулирующего органа поступает через импульсную трубку, разделительный сосуд в пневмоцилиндр и перемещает поршень ПРД в положение, уменьшающее или увеличивающее зазор в дроссельной паре, в зависимости от давления среды. При превышении давления на выходе свыше настройки поршень, преодолевая усилие пружины, перемещается в сторону уменьшения зазора в дроссельной паре. В результате, давление на выходе клапана уменьшается. При понижении давления ниже настройки на выходе регулирующего органа поршень под действием пружины перемещается в сторону увеличения зазора в дроссельной паре. В результате, давление на выходе клапана увеличивается. Настройка выходного давления осуществляется с помощью резьбовой втулки. При ввинчивании резьбовой втулки в кронштейн жесткость пружины увеличивается, а при отворачивании уменьшается. При настройке и регулировке КМР ЛГ РД в высокотемпературном варианте исполнения допускается перетекание регулируемой среды через компрессионные кольца. По мере достижения температуры регулятора до рабочего высокотемпературного режима, герметичность пневмоцилиндра восстанавливается.



Документация

Заполненный опросный лист необходимо направить на электронную почту: info@klapan.ru.
После получения опросного листа специалисты компании в течение 2-х дней подготовят для Вас технико-экономический расчет.
