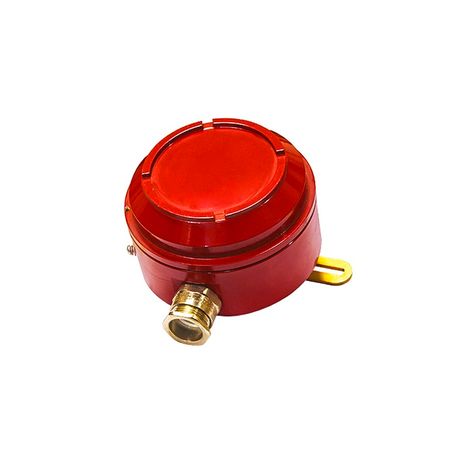

Сигнализатор конечных положений

Для индикации конечных положений клапанов применяются сигнализаторы конечных положений (далее СКП).

СКП изготавливаются на базе трех основных принципов: сухой контакт, механический контакт или индуктивные.

Сигнализация осуществляется в виде замыкания или переключения контактов, по типу «сухой контакт». Принцип действия данного сигнализатора основан на управлении работой двух герконов, которые замыкают или переключают контакт. Коммутация производится при повороте оси по часовой и против часовой стрелки от нейтрального положения.

Контроль положения штока осуществляется за счет применения двух взрывозащищенных индуктивных датчиков шлицевого типа, которые при превышении или занижении установленных положений выдают сигналы в виде скачков тока.

Работа данного сигнализатора обеспечивается поворотом эксцентрика, зафиксированного на штоке, который замыкает или размыкает контакт микровыключателя.

Данный СКП может работать на больших напряжениях (до 400 В), кроме того, возможно нанесение на контактную группу выключателя золотого или серебряного покрытия при низких сопротивлениях. Из недостатков стоит отметить ограниченный ресурс срабатывания (до 400 тысяч срабатываний).
